ピーシー パ ス

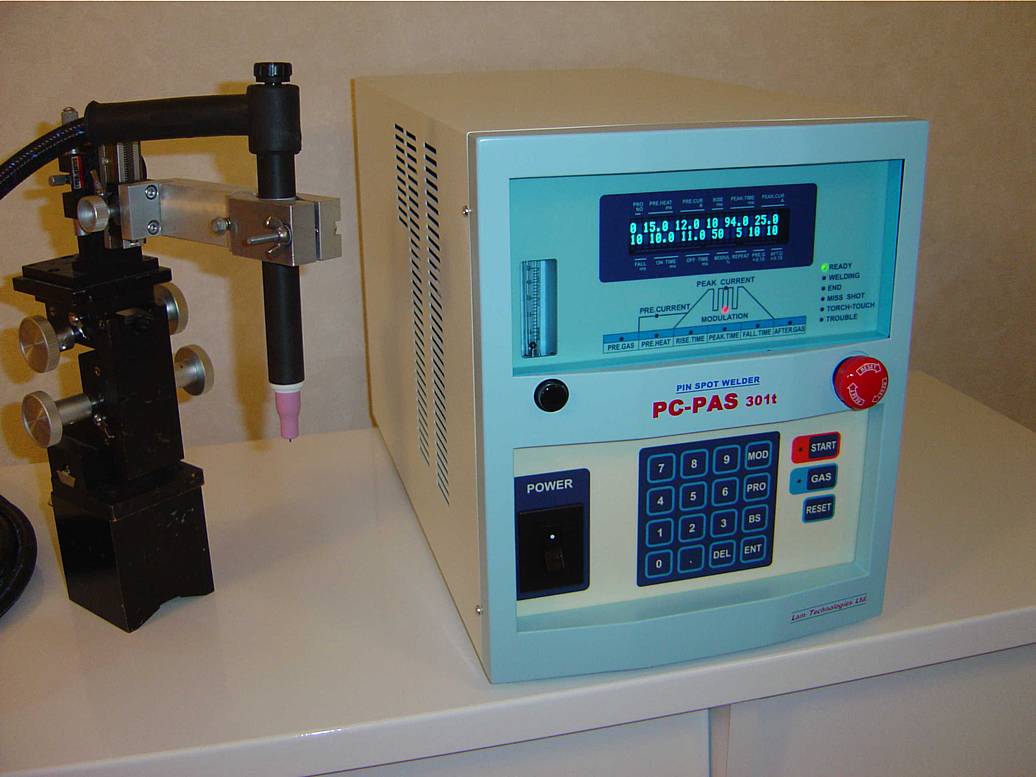

ピンスポットウエルダー PC-PAS301ｔ
|
|
|
|
|
PC-PAS301tはコイル部品の端末溶接をはじめとする、いわゆるマイクロアーク溶接から、Ｐｂレスはんだ付けに至るまで、多彩なジョブに対応します。
PC-PAS301tはマイクロアーク溶接機に求められる条件を高次元で実現しています。
２．高品質な溶接を可能にする、 独自のパルスモジュレーション電流波形。
３．ＣＰＵ制御とＰＷＭ高速フィードバックがもたらす溶接電流の安定化と、高い再現性。
４．インライン化を容易にする豊富なＩ／Ｏ信号と、ノイズフィルターを内蔵した低ノイズ設計。
| 設定項目 | 設定範囲 | 最小単位 | |
|---|---|---|---|
| 1 | ＰＲＥ ＧＡＳ ＦＬＯＷ | ０.３〜３.０Ｓ | 0.1Ｓ |
| 2 | ＰＲＥ ＨＥＡＴ ＴＩＭＥ | ０.０〜３０.０ｍＳ | 0.1mＳ |
| 3 | ＰＲＥ ＣＵＲＲＥＮＴ | １.０〜１５.０Ａ | 0.1Ａ |
| 4 | ＲＩＳＥ ＴＩＭＥ | ０〜２０ｍＳ | 1mＳ |
| 5 | ＰＥＡＫ ＣＵＲＲＥＮＴ | １.０〜３０.０Ａ | 0.1Ａ |
| 6 | ＰＥＡＫ ＴＩＭＥ | ０.５〜１００ｍＳ | 0.1mＳ |
| 7 | ＭＯＤＵＬＡＴＩＯＮ ＯＮ ＴＩＭＥ | ０.５〜３０.０ｍＳ | 0.1mＳ |
| 8 | ＭＯＤＵＬＡＴＩＯＮ ＯＦＦ ＴＩＭＥ | ０.５〜３０.０ｍＳ | 0.1mＳ |
| 9 | ＭＯＤＵＬＡＴＩＯＮ ＥＦＦＥＣＴ | ５０〜９９％ | 1％ |
| 10 | ＲＥＰＥＡＴ ＴＩＭＥ | ２〜９９回 | ≦100ｍＳ |
| 11 | ＦＡＬＬ ＴＩＭＥ | ０〜３０ｍＳ | 1mＳ |
| 12 | ＡＦＴＥＲ ＧＡＳ ＦＬＯＷ | ０.３〜９.９Ｓ | 0.1Ｓ |
| I/O | ＩＮ | ＯＵＴ |
|---|---|---|
| １ | スタート | READY 準備完了 |
| ２ | 条件選択 ０〜３１条件 | WELDING 溶接中 |
| ３ | 外部制御 | END 溶接終了 |
| ４ | シールドガス ＯＮ／ＯＦＦ | MISS SHOT ｱｰｸｽﾄｯﾌﾟ |
| ５ | 非常停止 | TORCH TOUCH ﾄｰﾁ接触 |
| ６ | トラブル・リセット | TROUBLE 過電流、過熱他 |
